聚丙烯尾氣吸收塔的結構***點及工作原理



酸霧凈化塔，又稱尾氣吸收塔，是現在聚丙烯尾氣吸收塔的主流產品，其結構***點和工作原理；

一、凈化塔的塔型及結構***點:

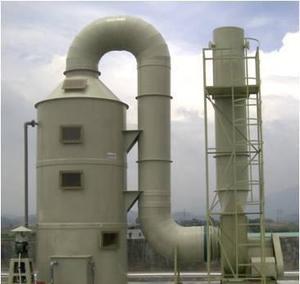

酸霧凈化塔主體為全玻璃鋼圓筒結構。選用重疊式兩級噴淋和濾料，使氣液觸感更加豐富，提升凈化效果。設備主體設有供液箱、加藥檢查口、加藥口、供水口和排污口。設備主體上部設有進風口、檢查窗、檢查人孔和排氣口，操作和保護都非常方便。

酸霧凈化塔結構規劃:凈化塔處理段采用圓形單筒相結合的綜合結構。為了增加強度，塔的外殼選擇了幾個縱向加強筋，并根據各種型號的尺寸分段組裝。外殼采用碳鋼鍍塑料螺栓組裝，螺栓顏色與塔架顏色相同。這種規劃連接既美觀又***方，保證了連接強度和防腐要求。下塔增加方形水泵座作為循環液儲罐，可安裝循環噴淋泵。所以這樣的結構規劃不僅占地面積小，而且使用和處理都非常方便。避免了一般臥式泵簡單的液體泄漏現象。

二、凈化塔操作原理

酸霧凈化塔選用溶液作為吸收中和溶液。酸霧尾氣被風機壓入(或吸入)進氣段后向上移動，同時噴嘴噴出的中和液自上而下噴出。***二階段噴出的中和液接觸上升的酸霧氣體氣液，吸收中和后，中和液向下潤濕二級濾料層，使自下而上上升的酸霧氣體可以被氣液接觸吸收中和，中和液向下潤濕一級濾料層，再次獲得氣液接觸吸收中和效果。一起還增加了***階段濾料的潤濕量，進而增加了濾料層的氣液比。正是因為酸霧氣體自下而上上升。因此，通過***部濾料層的酸霧氣體濃度較高，使得高濃度酸霧氣體從濾料之間的縫隙處彎曲，隨著中和液向下移動而接觸、吸收和中和，從而使酸霧氣體的濃度在通過濾料層后急劇下降，然后被一排中和液噴霧中和后再次下降， 然后通過濾料層和一排中和液噴淋進行接觸、吸收和中和，從而將酸霧氣體的濃度凈化到預定的功能。 穿過擋液板和擋液網，通過蓋子排入***氣。

凈化塔供液為管狀，噴淋為Y-1角離心式噴嘴，配水管道由UPVC管環形布置，循環泵入口處增加網狀過濾器，防止雜質進入損壞水泵或堵塞噴嘴，影響運行。噴嘴原材料聚丙烯塑料一次注塑成型，強度高，使用壽命長。

處理濾料環選用比表面積***、穿孔率高、孔徑均勻、排列規則、留溝少的新型濾料，制成標準填料床。核桃環和鮑爾環在分液器中混合堆積均勻，制成厚度約150 mm的球形填料層，這種處理解決了凈化塔內起霧的問題，實際應用比較理想。
